Ürün Kısa Açıklaması
| - Hayır, hayır. |
Ürünler |
Spec: |
| 1 |
Malzeme |
1. Kalınlık: 0.5mm
2. Giriş genişliği: Çizime göre
3. Malzeme: Galvanize şerit bobin
|
| 2 |
Güç Kaynağı |
380V,50Hz, 3Faz |
| 3 |
Güç kapasitesi |
1. ana güç: 5.5kw
2. hidrolik güç: 3kw
|
| 4 |
Hız |
Kalıbştırma hızı: Yaklaşık 0-40m/dak. Delme işlemi ile hız 25m/dak. |
| 5 |
Toplam ağırlık |
Yaklaşık 2Ton |
| 6 |
Boyut |
Yaklaşık (U*G*Y) 5500*1100*1200mm |
| 7 |
Rulo istasyonları |
14 rulman istasyonu |
| 8 |
Çalıştırılan |
zincir |
| 9 |
Kesim tarzı |
Servo motor, durmadan kesme |
Ürün Detayları Açıklaması
1. 3 ton elle işlenen bobin açma cihazı şerit açar.
2. Şerit besleme kısmından formlandırma bölümüne girer ve formlandırma bölümünde katlama tamamlanır.

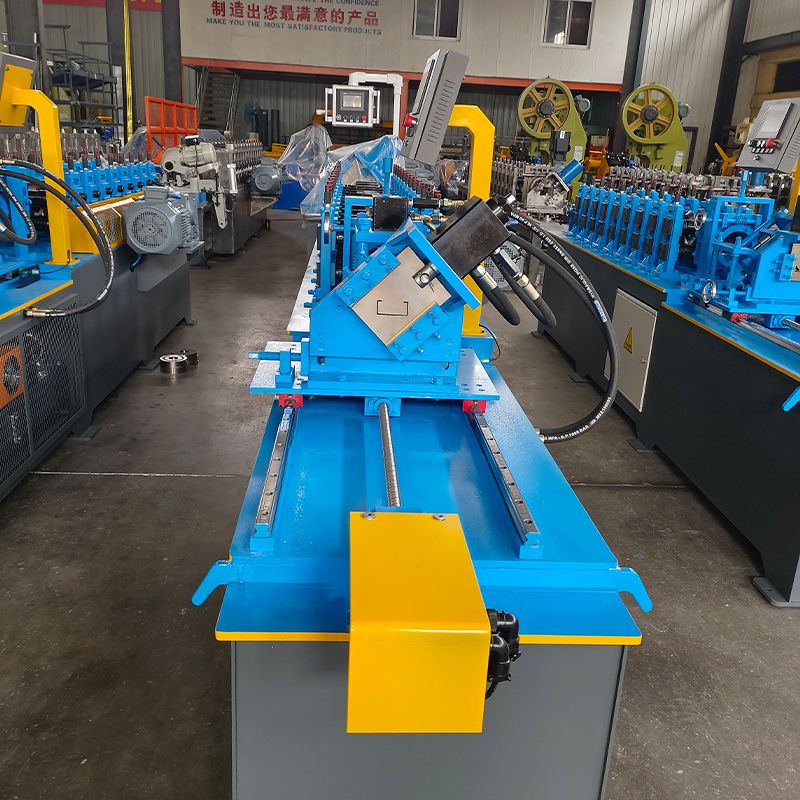

3. Formlandırdıktan sonra damgalama ve ardından kesme yapılır. (Kesintisiz kesme. Servo kontrolü ile izleyen hareketli kesme)
Toplama masası
Ürün parametreleri tablosu
| Rulo açıcı |
Kapasite: 3 ton el ile decoiler |

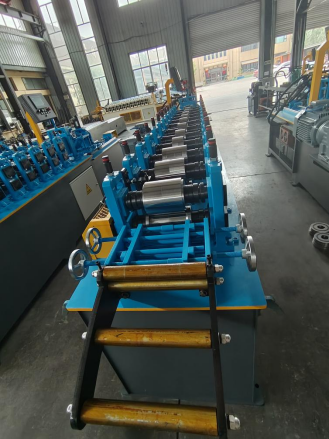

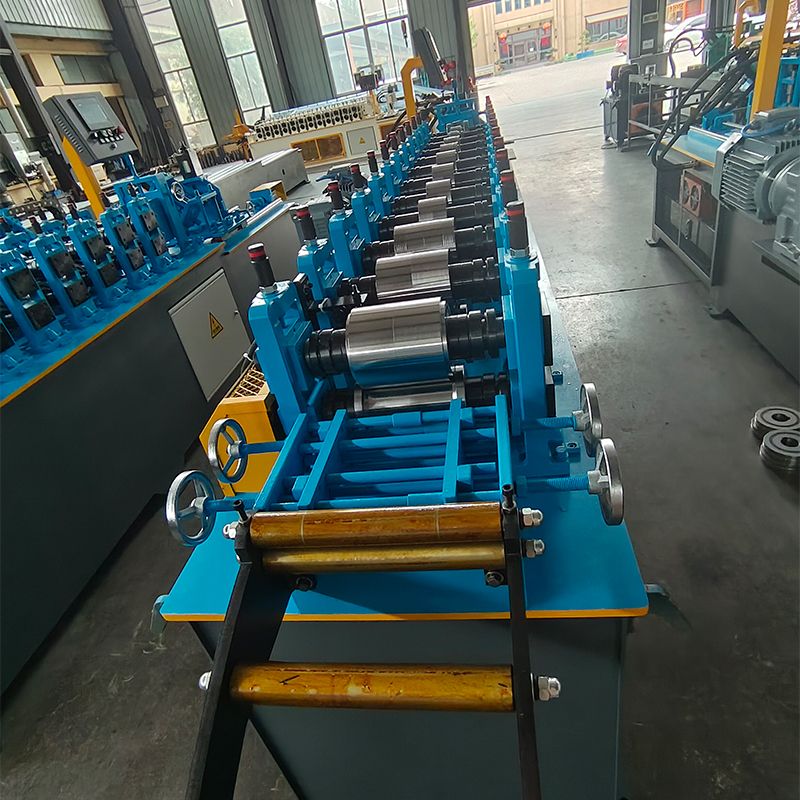

| Besleme rehber sistemi |
Giriş genişliği ayarlanabilir |

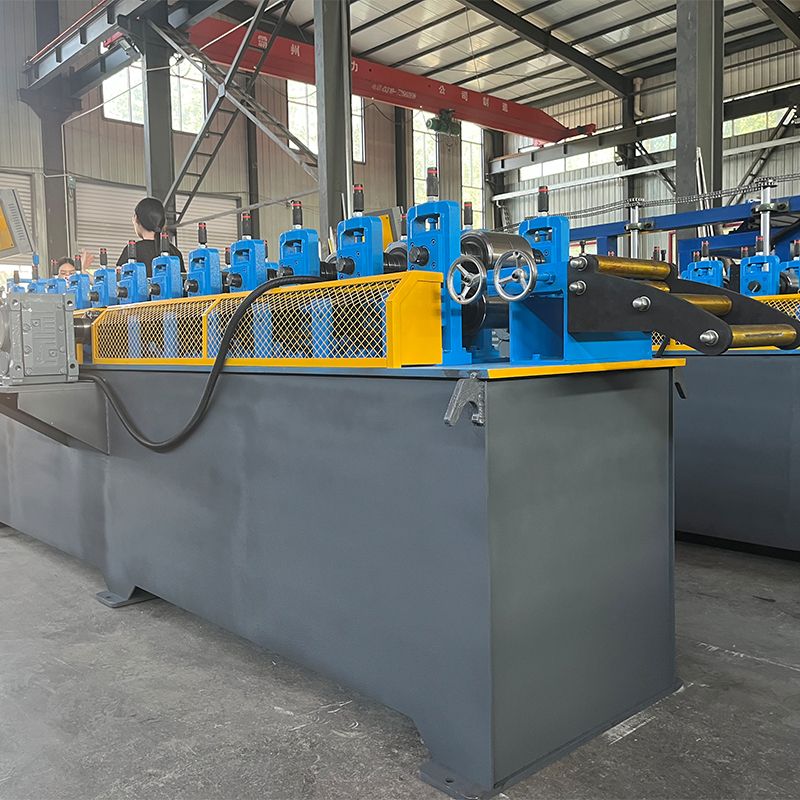

| Ana biçimlendirme sistemi |
Ana güç: 5.5kw
Törpü stand: Demir dökümü ile ayaklı duran plaka Çerçeve:
Makine gövdesi için tüm çelik plaka
Oluşturma hızı: Durmadan kesim, tüm hız 0-40m/dak. aralığındadır.
Delik açma ile, hız 0-25m/dak. arasındadır.
Eksen malzemesi ve çapları: #45 çeliği ve 50mm
Rulo malzemesi: İyi ısı işleme yapılan CR12, 58-62
Şekil Oluşturma Adımları: Şekil oluşturma için yaklaşık 14 adım
Suruçlu: Zincir ve dişli
|

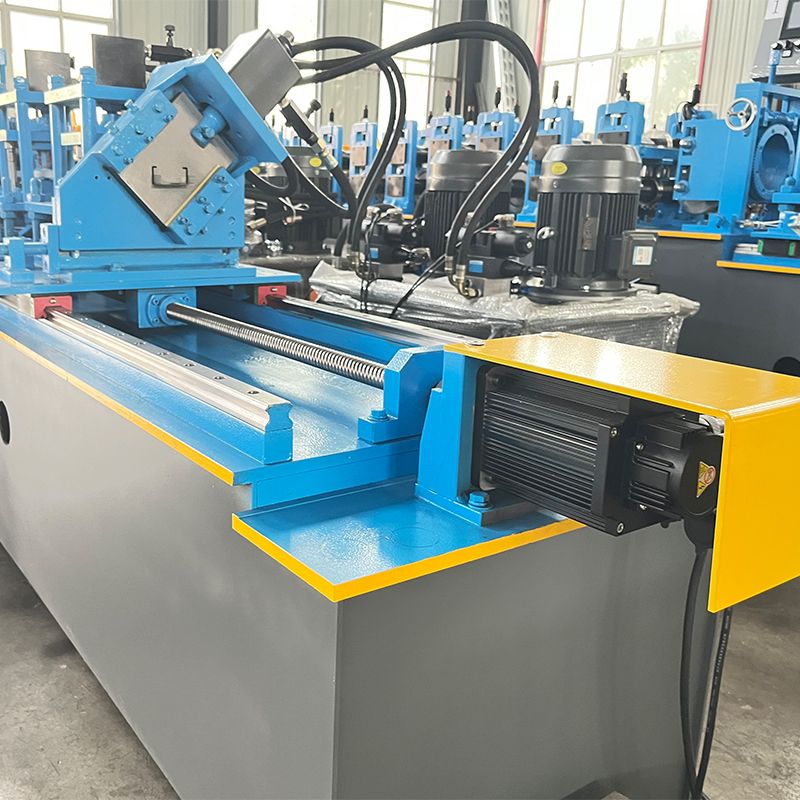

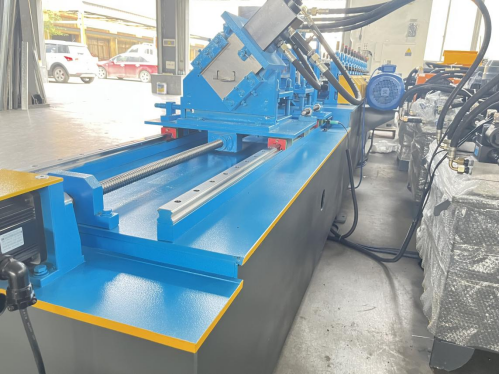

| Kesim servomotor kontrolü durmadan |
Servo takip kesimi, 1.2m rehberle ketenli kayma
Yağ ekleme: Elle
Malzeme: CR12
Servo Motor Gücü: 2.2kw
Hidrolik istasyon: 3KW
|
| Alma masası |
Çıkış toplama masası |
| PLC kontrol sistemi |
Gerilim, Frekans, Faz: 380V 50HZ 3PH
Otomatik uzunluk ölçümü
Otomatik adet ölçümü
Uzunluk ve miktarı kontrol etmek için kullanılan bilgisayar.
Uzunluk hataları kolayca düzeltilabilir
Kontrol paneli: Düğme tipi anahtar ve dokunmatik ekran
Uzunluk birimi: milimetre (kontrol panelinde değiştirilebilir)
|
