제품 간략 설명


아니요. 항목 규격:
1 재료

두께:0.5-2mm(고객 요구에 따라)

입력 너비:1500mm(고객 요구에 따라 다름)

유효 너비:1500mm

가공 길이 : 500-4000mm

소재:알루미늄, 스테인레스 시트

2 전원 공급 장치 380V 삼상 전기 50Hz
3 전력 용량 주전원: 55kw
4 속도 (1000*2000mm 기준):20-30 개/분
5 총 중량 약 45톤
6 치수 약 (L*W*H) 롤 성형 머신: 약 23m*6m (사용에 따라 다름)
7 언윈딩 방향 콘솔을 향해 왼쪽에서 오른쪽으로
8 절단 방식 공압 절단


제품 상세 설명


주전원: 55kw

속도 (1000*2000mm 기준): 20-30 개/분

총 중량: 약 45톤

크기: 약 23m*6m (사용 목적에 따라 다름)

하이드라울릭 싱글암 디코일러 및 하이드라울릭 피딩 트롤리:




15축 듀얼 타입 정밀 레벨링 머신:




덩굴:




나인-롤러 서보 사이징 머신을 사용한 교정 장치:




공압식 전단기




컨베이어 벨트:




리프팅 팔레타이저




제품 파라미터 표

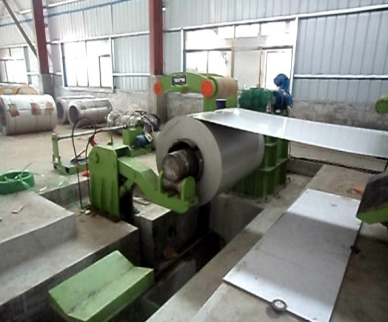

수동 피더 카트와 하이드라울릭 싱글 암 디코일러

구조 이 기계는 메인 샤프트 부분과 전송 부분으로 구성된 단일 헤드 캔틸레버 하이드라울릭 확장 및 수축 언윈더입니다.

(1) 메인 샤프트 부분은 기계의 핵심 부분입니다. 그 네 블록은 T자형 사선 블록을 통해 슬라이딩 스리브에 연결되어 있으며, 공심 축에 동시에 장착됩니다. 코어는 슬라이딩 스리브에 연결되어 있으며, 팬 블록이 동시에 확장 및 수축합니다. 팬 블록이 수축할 때는 롤링에 유리하며, 팬 블록이 열릴 때는 강선이 조여져 언윈딩이 완료됩니다.

(2) 압력 롤러는 언윈더 뒤에 위치합니다. 오일 실린더는 압력 팔을 제어하여 캔틸레버를 눌러서 내리고 들어올립니다. 급료 시 캔틸레버 압력 롤러는 강선을 눌러 느슨해지는 것을 방지하고 급료를 용이하게 합니다.

(3) 전송부는 프레임 바깥에 위치합니다. 모터와 감속기는 기어를 통해 언윈더의 주축을 회전시키며, 언윈딩과 리윈딩도 실현할 수 있습니다.

기술 매개변수

(1) 강선 폭: 500mm-1500mm

(2) 강선 무게: 10T

(3) 실린더 스토크: 600mm

(4) 모터 작동: 2.2kw

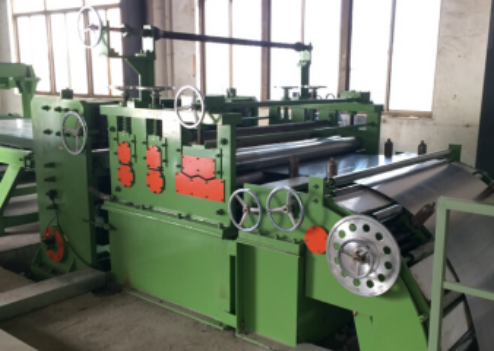

15축 듀얼형 정밀 평탄기

평탄 롤러:15

평탄 롤러 직경:120mm

평탄 롤러 재질 45 # 강

모터 출력: 22KW

스크랩 또는 이차 판재를 제외하고 1급 코일에 따른 평탄화 효과입니다.

평탄화 롤러 재질: 45# 강철.

회화 처리, 담금 및 갈이 후 표면 경도는 HRC58-62에 도달하며, 표면 마감은 Ra1.6mm입니다.

상부 작업 롤은 모터 구동에 의해 수직으로 들어 올려집니다.

작업 롤 베어링에는 베어링 용량이 높고 수명이 긴 롤러 베어링이 사용됩니다.

주요 힘 시스템: 하나의 모터는 중앙에서 구동되며 감속기 전송 박스의 유니버설 조인트에 의해 구동됩니다.

피트

2조의 마법눈을 사용하여 개코일기와 슬릿팅 머신 사이의 속도 버퍼를 제어합니다.

마법눈은 PLC로 제어됩니다.

기능: 서로 다른 속도를 제거하고 잘못된 레일에 있는 판을 올바른 방향으로 되돌리는데 사용됩니다. 처음에는 오일 실린더를 사용하여 지지 및 전환 플레이트를 들어 올려 헤드가 통과할 수 있도록 합니다. 작업 중에는 전환 및 지원 플레이트가 내려가고, 강판은 구덩이에 저장됩니다.

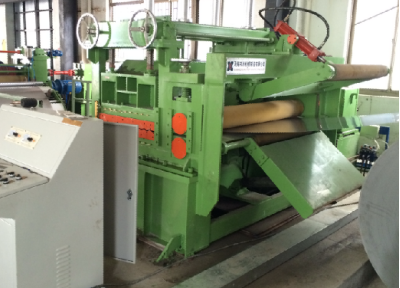

수정 장치와 9롤러 서보 사이징 머신 수정 장치: 1. 수직 가이드 롤러로 안내합니다. 두 개의 가이드 롤러 사이의 거리는 수동으로 조정합니다. 2. 최소 가이드 폭 500mm 9롤러 서보 사이징 머신 사양 1. 급료 롤러: 9개 2. 평탄화 롤러 직경: 120mm 3. 고정 길이 롤러 직경: 160mm 4. 롤러 재질: 45# 강철 5. 서보 모터: 11kw
공압식 전단기 공압 절단기: 주로 좌우 브라켓, 커넥팅 로드, 상하 공구 홀더, 테이블, 드라이브 모터 등으로 구성됩니다. (1) 최대 절단 두께: 3mm (2) 절단 폭: 1600mm (3) 모터 출력: 11KW

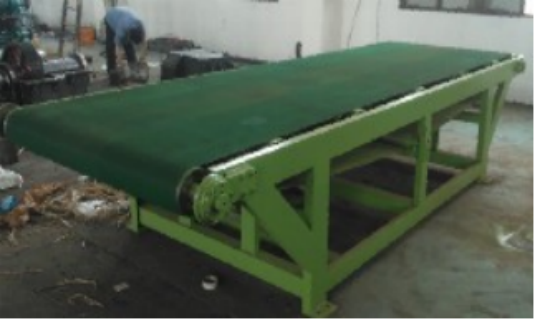

컨베이어 벨트: 컨베이어 벨트: 1. 벨트 길이: 7500mm 2. 폭: 1450mm 3. 모터 2.2kw (주파수 제어)
리프팅 팔레타이저

리프팅 팔레타이저 (참고: 4000mm 리프팅 위치, 공기원)

블랭킹 머신은 주로 시트의 블랭킹 작업을 수행하며, 수평으로 이동하는 랙 본체와 수직 방벽으로 구성됩니다.

수평 이동 프레임은 다른 보드 폭에 따라 수동으로 조정되며, 수직 방벽은 다른 보드 길이에 따라 조정됩니다.

스태킹 머신은 주로 스태킹 실린더, 롤러 및 모터로 구성됩니다. 그 기능은 블랭킹된 판들을 정렬하여 쌓는 것입니다. 주요 기술 사양 (1) 블랭킹 랙 높이: 2100mm (2) 블랭킹 랙 전체 길이: 4300mm (3) 전체 폭: 2300mm (4) 하중 지지 랙: 10000kg
