Brève description du produit
| Paramètres de base |
Matériau |
Épaisseur : 0,3-0,8 mm
Largeur d'entrée : Selon le dessin
Largeur effective : Selon le dessin
matériau : Bandes GI
|
| Alimentation |
380V, 50Hz, 3 phases (selon la demande du client) |
| Capacité de puissance |
Puissance principale : 5,5 kW
puissance hydraulique : 3.0KW
Moteur à servocommande : 2.2KW
|
| Vitesse |
Vitesse de formation : 40m/min |
| Poids total |
Environ 2 à 4 tonnes |
| Dimension |
Environ (L*L*H) 5.5m*1m*1.2m |
| Nombre de stands de rouleaux |
Environ 10 à 14 rouleaux |
| Style de coupe |
Coupeuse hydraulique |
Détails du produit Description
Débobineur manuel de 3 tonnes
Système de guidage d'alimentation
Système de formation principal
Contrôle par moteur servo pour la coupe sans arrêt
Station hydraulique avec ventilateur de refroidissement
Contrôle par PLC et écran tactile
Tableau de réception
Table des paramètres du produit
| Machine de profilage à rouleaux d'angles muraux |

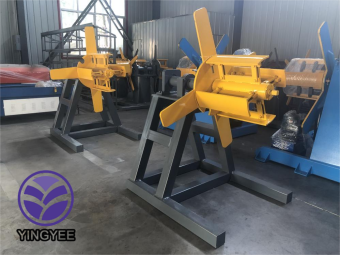

| Débobineur manuel de 3 tonnes |
1,3 tonnes de débobineur manuel 2. Diamètre intérieur de la bobine : 450-600 mm |

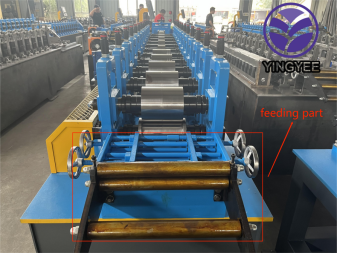

| Système de guidage d'alimentation |
Largeur d'entrée ajustable |

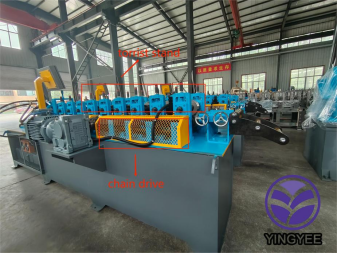

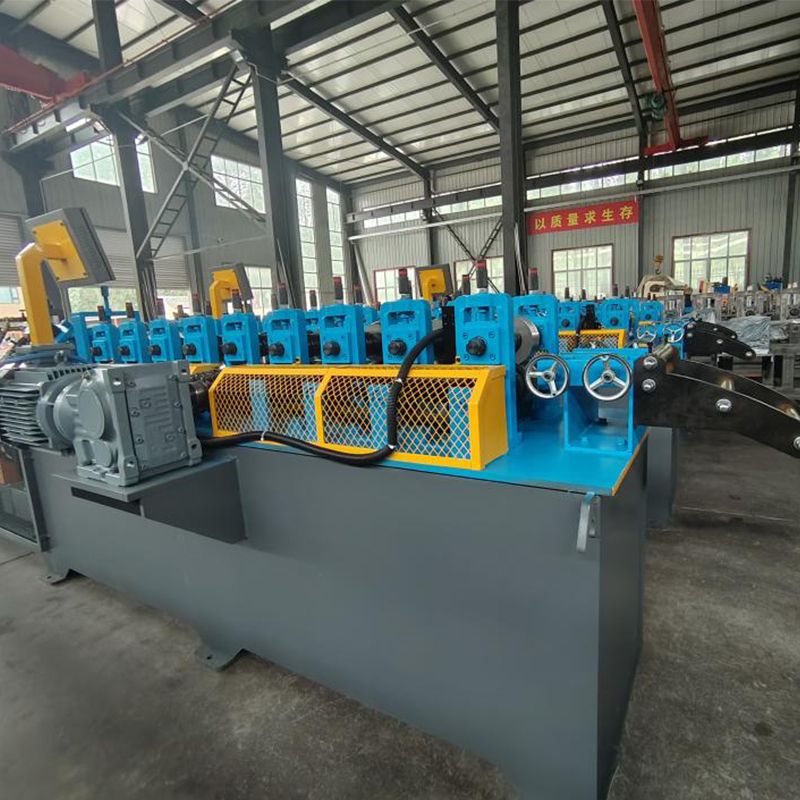

| Système de formation principal |
Matériau correspondant : bandes GI
Épaisseur : 0,3-0,8 mm
Puissance principale : 5,5 kW, Puissance hydraulique : 3,0 kW, Moteur servo : 2,2 kW
Structure de la machine : Support Torrist
Vitesse de formation : découpe sans arrêt, 40 m/min
Matériau et diamètres de l'arbre : acier #45 et 50 mm (Acier fabriqué pour le cémentage)
Matériau du rouleau : Cr12 avec un bon traitement thermique, 58-62
Étapes de formation : 10 à 14 étapes pour la formation
Transmission : transmission par chaîne
Réducteur K
|

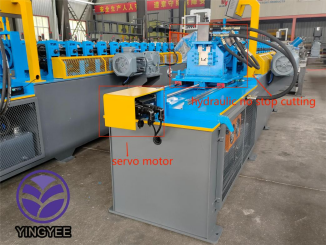

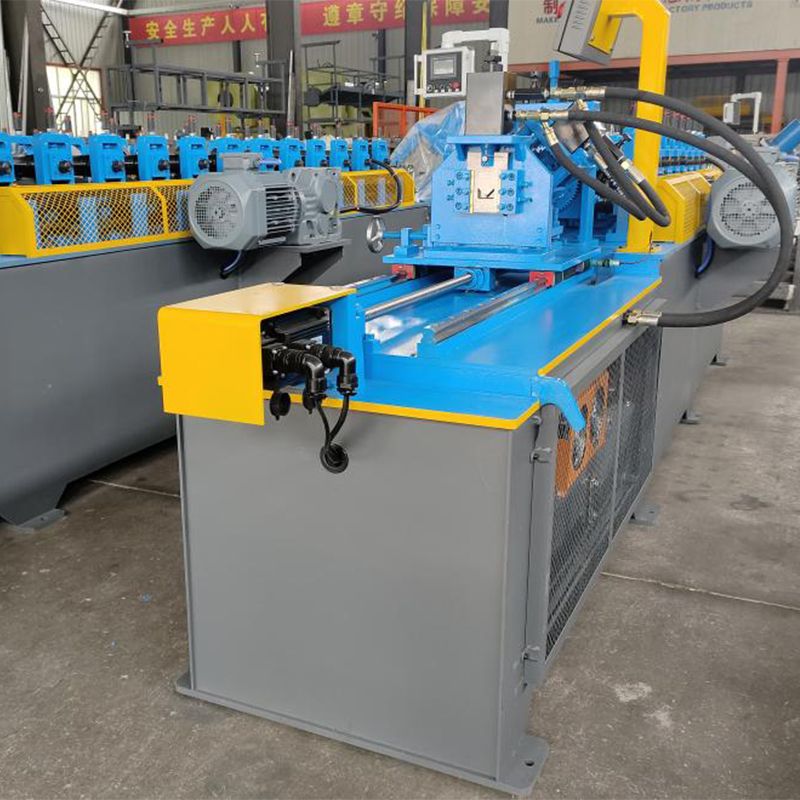

| Contrôle par moteur servo pour la coupe sans arrêt |
Découpe assistée par servo, chenille coulissante avec guide de 1,2 m.
Matériau de la lame de coupe : acier moule Cr12 traité par trempe, HRC 58-62°C
|
| Station hydraulique avec ventilateur de refroidissement. |
puissance hydraulique : 3.0KW |
| Contrôle par PLC et écran tactile |
Contrôle PLC et écran tactile (zoncn) |
| Tableau de réception |
Table de collecte sans alimentation |
| Composant de l'équipement |
Débobineur manuel x1 ensemble
Système de guidage d'alimentation x1 ensemble
Principal système de formation x1 ensemble
Contrôle du moteur servo de découpe sans arrêt x1set
Station hydraulique avec ventilateur de refroidissement. x1set
Contrôle PLC et écran tactile x1set
Table de réception x1set
|
